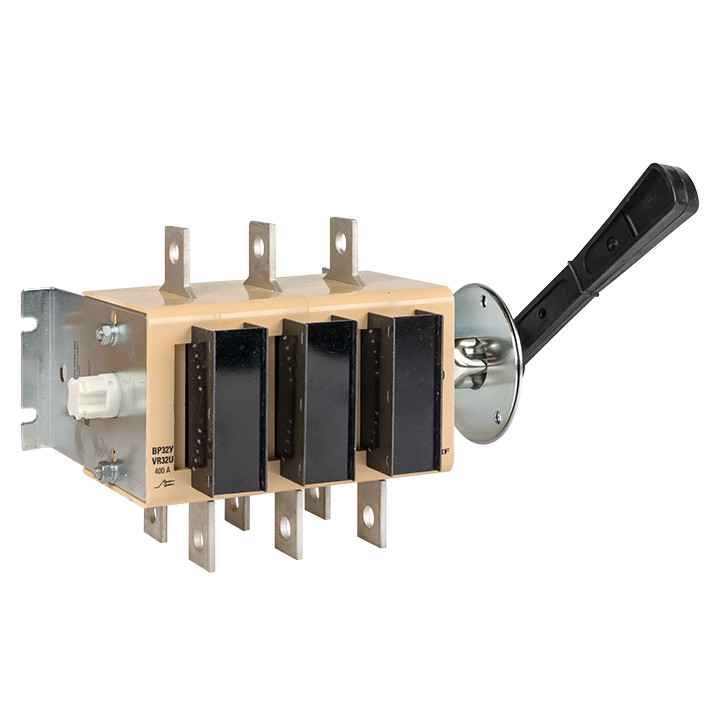

Полное описание товара Выключатель-разъединитель ВР32У-37B71250 400А 2 направления с дугогасительными камерами съемная левая/правая рукоятка MAXima (EKF) uvr32-37b71250

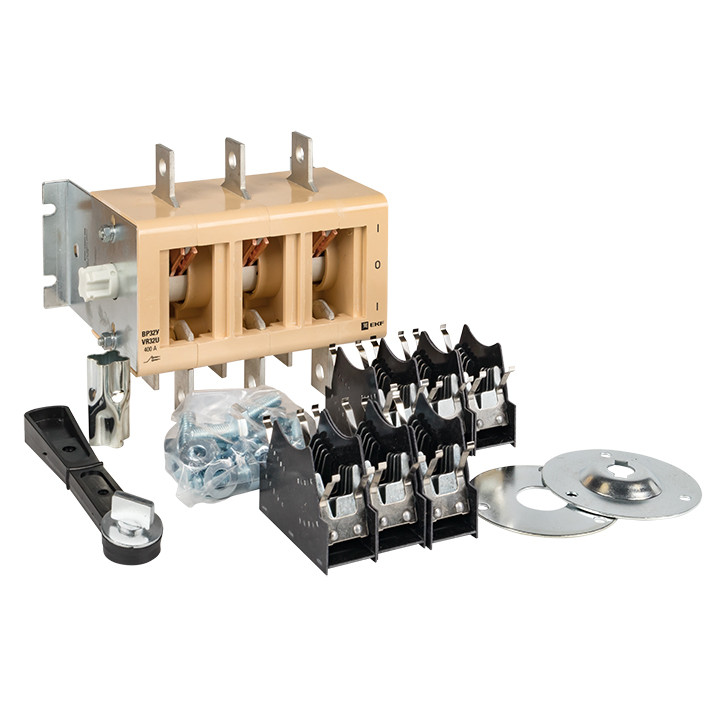

Выключатели-разъединители ВР32У серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690В частотой 50Гц. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Расположение рукоятки левое или правое можно поменять в процессе эксплуатации. Расположение плоскости присоединения внешних зажимов контактных выводов — перпендикулярно плоскости монтажа.

Характеристики:

• Тип изделия: Рубильник
• Серия: PROxima
• Номинальный ток, А: 400
• Напряжение, В: 690
• Количество силовых полюсов: 3
• Исполнение рукоятки: Несъемная
• Степень защиты: IP20
• Диапазон рабочих температур: от -60 до +40
• Наличие рукоятки: Да
• Наличие механической блокировки: Нет
• Тип управления: Ручка
• Высота, мм: 155
• Масса, кг: 4
• Способ монтажа: Монтажная плата
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)
• Климатическое исполнение: УХЛ3
• Способ подключения: Шинное
• Тип подключения: Болтовое
• Вид рукоятки: Рычажного типа
• Габарит предохранителя: Типоразмер 1
• Количество НЗ контактов: 0
• Количество НО контактов: 0
• Глубина, мм: 220
• Ширина, мм: 165
• Распродажа: sale630
• Сфера применения: Выключатели-разъединители.
• Максимальное сечение подключаемого кабеля, мм2: 240

Документация:
Паспорт
Страница каталога
3D модель (формат step)
